关于光电接近开关的详细介绍-知识科普

  • 时间:2022-06-28
  • 点击:4326

  光电接近开关简称为光电开关,是利用被检测物对光束的遮挡或反射,由同步回路接通电路,从而检测物体的有无。

       下面,小编给大家介绍光电接近开关的分类。


  光电开关按结构分类


  光电开关按结构可分为放大器分离型、放大器内藏型和电源内藏型三类。


  放大器分离型是将放大器与传感器分离,并采用专用集成电路和混合安装工艺制成,由于传感器具有超小型和多品种的特点,而放大器的功能较多。因此,该类型采用端子台连接方式,并可交、直流电源通用。具有接通和断开延时功能,可设置亮、音动切换开关,能控制6种输出状态,兼有接点和电平两种输出方式。


  放大器内藏型是将放大器与传感一体化,采用专用集成电路和表面安装工艺制成,使用直流电源工作。其响应速度局面(有0.1ms和1ms两种),能检测狭小和高速运动的物体。改变电源极性可转换亮、暗动,并可设置自诊断稳定工作区指示灯。兼有电压和电流两种输出方式,能防止相互干扰,在系统安装中十分方便。


  电源内藏型是将放大器、传感器与电源装置一体化,采用专用集成电路和表面安装工艺制成。它一般使用交流电源,适用于在生产现场取代接触式行程开关,可直接用于强电控制电路。也可自行设置自诊断稳定工作区指示灯,输出备有SSR固态继电器或继电器常开、常闭接点,可防止相互干扰,并可紧密安装在系统中。

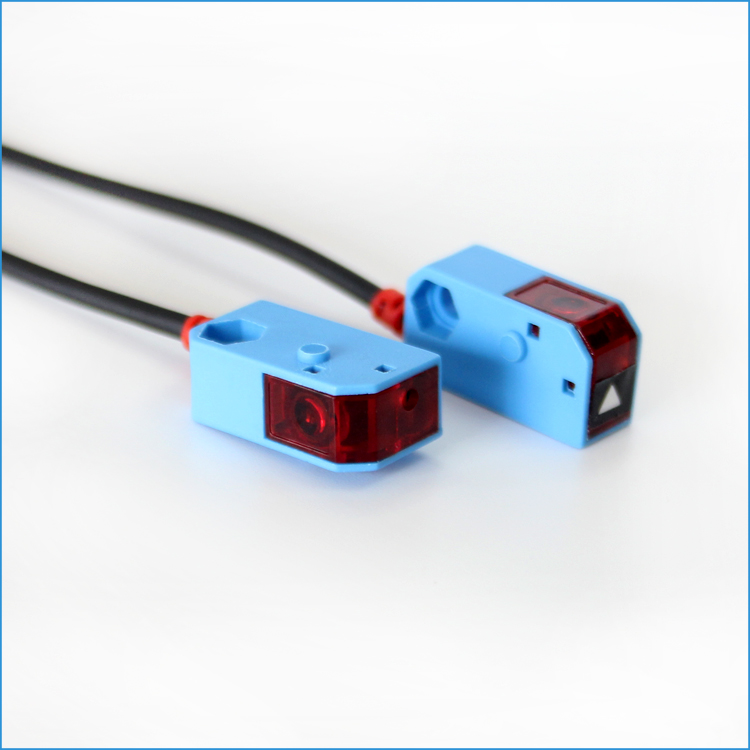

对射型光电开关

  光电开关按检测方式分类


  光电开关按检测方式可分为漫射式、对射式、镜面反射式、槽型光电开关和光纤式光电开关


  对射型由发射器和接收器组成,结构上是两者相互分离的,在光束被中断的情况下会产生一个开关信号变化,典型的方式是位于同一轴线上的光电开关可以相互分开达50米。特征:辨别不透明的反光物体;有效距离大,因为光束跨越感应距离的时间仅一次;不易受干扰,可以可靠合适的使用在野外或者有灰尘的环境中;装置的消耗高,两个单元都必须敷设电缆。


  漫反射型是当开关发射光束时,目标产生漫反射,发射器和接收器构成单个的标准部件,当有足够的组合光返回接收器时,开关状态发生变化,作用距离的典型值一般到3米。特征:有效作用距离是由目标的反射能力决定,由目标表面性质和和颜色决定;较小的装配开支,当开关由单个元件组成时,通常是可以达到粗定位;采用背景抑制功能调节测量距离;对目标上的灰尘敏感和对目标变化了的反射性能敏感。

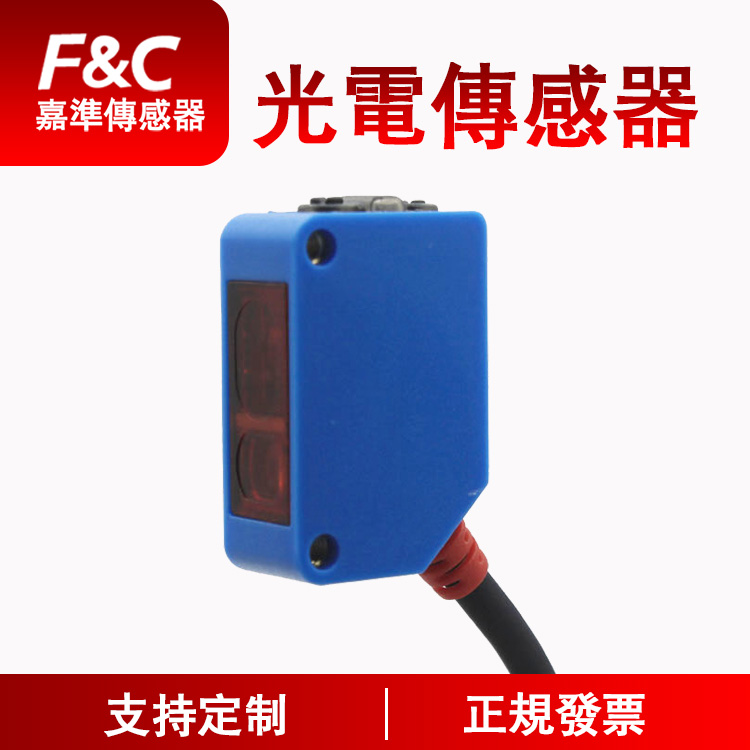

漫反射型光电开关

  镜面反射由发射器和接收器构成的情况是一种标准配置,从发射器发出的光束在对面的反射镜被反射,即返回接收器,当光束被中断时会产生一个开关信号的变化。光的通过时间是两倍的信号持续时间,有效作用距离从0.1米至20米。特征:辨别不透明的物体;借助反射镜部件,形成高的有效距离范围;不易受干扰,可以可靠合适的使用在野外或者有灰尘的环境中。


  槽型光电开关通常是标准的U字型结构,其发射器和接收器分别位于U型槽的两边,并形成一光轴,当被检测物体经过U型槽且阻断光轴时,光电开关就产生了检测到的开关量信号。槽式光电开关比较安全可靠的适合检测高速变化,分辨透明与半透明物体。


  光纤式光电开关采用塑料或玻璃光纤传感器来引导光线,以实现被检测物体不在相近区域的检测。通常光纤传感器分为对射式和漫反射式。
